4017 Sayıcı entegresi ile yapılmış ağ kablosu test devresidir. 555 pals üreteci ile üretilen palsler 4017 ye uygulanarak çıkışlar sırayla aktif edilir. Led durumları sıra ile gözlenerek kablonun sağlamlığı test edilmiş olur.

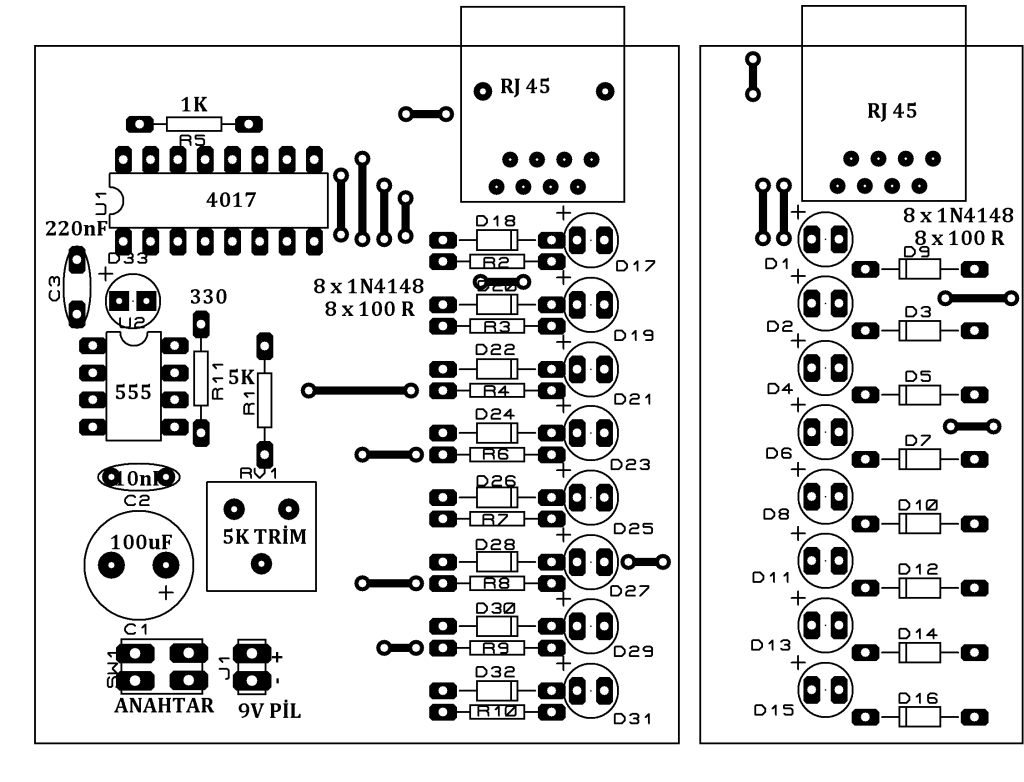

ÜST GÖRÜNÜŞ

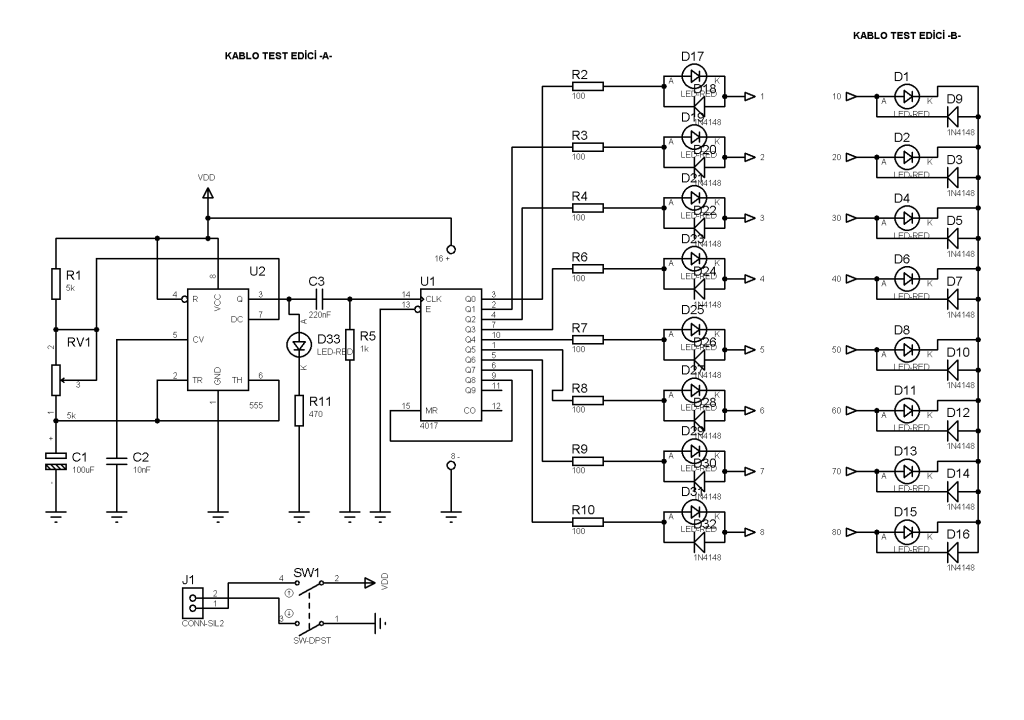

AÇIK ŞEMA
4017 Sayıcı entegresi ile yapılmış ağ kablosu test devresidir. 555 pals üreteci ile üretilen palsler 4017 ye uygulanarak çıkışlar sırayla aktif edilir. Led durumları sıra ile gözlenerek kablonun sağlamlığı test edilmiş olur.
ÜST GÖRÜNÜŞ
AÇIK ŞEMA
