ARDUINO – UYGULAMA: 4

UYGULAMA A: ANALOG DEĞER OKUMA (POTANSİYOMETRE İLE)

 Bu uygulamada Potansiyometre ile analog değer okuyup, bu değeri Serial Monitörde göreceğiz.

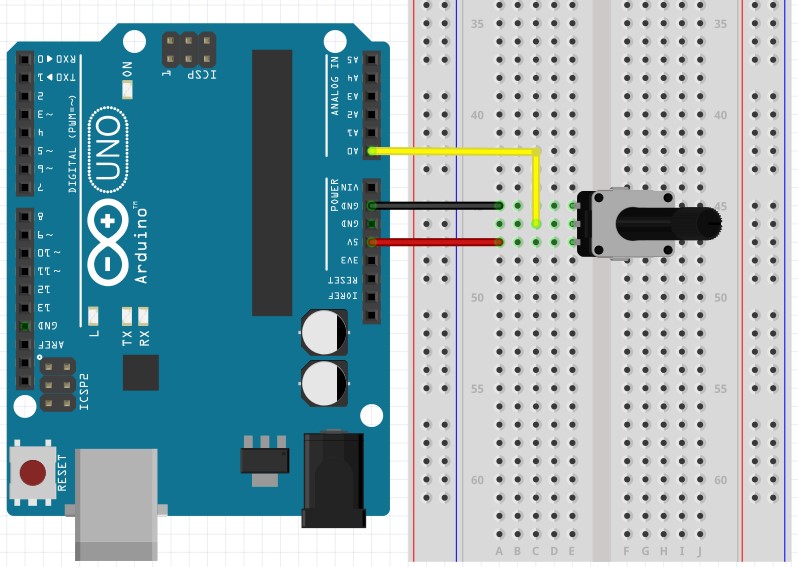

Gerekli Malzemeler:

• Arduino Uno
• Breadboard
• 10 K potansiyometre
• jumper kablolar

Kod:

int Pot_Pin = A0;     // potansiyometreyi bağladığımız analog pin tanımlanıyor
int Okunan_Deger = 0; // potansiyometreden okuyacağımız değer için bir değişken tanımlıyor

void setup() {
Serial.begin(9600); // seri port iletişimini başlatıyor
Serial.println("Analog girişle (input) değer okuma orneği");
}
void loop() {
 Okunan_Deger = analogRead(Pot_Pin); // analog girişten okuduğumuz değeri değişkene atıyor
 Serial.println(Okunan_Deger); // değeri seri port ekranına yazdırıyor
 delay(100) ; // her bir okuma arasına 100ms bekleme süresi koyuyor
}

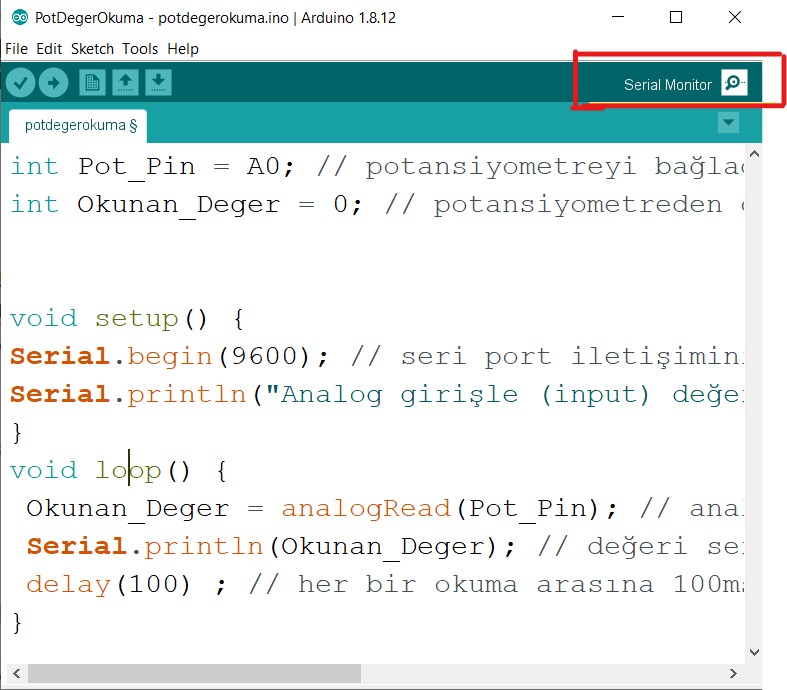

Kodu arduino ya yükledikten sonra SERIAL MONITOR ekranını aşağıdaki şekilde gösterildiği gibi açmamız gerekmektedir.
